Milzīgā datu caurlaidspēja un aprēķini rada nepieredzētas enerģijas un dzesēšanas problēmas datu centriem, kas ir jaunas tehnoloģijas, piemēram, mākslīgais intelekts un lielie dati. No vienas puses, IT ierīču, piemēram, serveru, skaitļošanas un uzglabāšanas enerģijas patēriņš ir ārkārtīgi augsts, no otras puses, strauji pieaug arī IT iekārtu dzesēšanai datu centros izmantotais enerģijas patēriņš.
Saskaņā ar CCID Consulting statistiku 2019. gadā aptuveni 43% no Ķīnas datu centru enerģijas patēriņa tika izmantoti IT iekārtu dzesēšanai, kas būtībā ir līdzvērtīgs 45% pašu IT iekārtu enerģijas patēriņam. Ir obligāti jāsamazina elektroenerģijas patēriņš siltuma izkliedēšanai, lai kontrolētu datu centru darbības izmaksas, samazinātu enerģijas patēriņu un tādējādi veidotu videi draudzīgus datu centrus.
Palielinoties atsevišķu skapju jaudas blīvumam, tradicionālā gaisa dzesēšana vairs nespēj apmierināt siltuma izkliedes vajadzības, un ir parādījusies šķidruma dzesēšanas tehnoloģija.
Kas ir šķidruma dzesēšanas siltuma izkliede?
Šķidruma dzesēšana attiecas uz tehnoloģiju, kurā kā aukstumaģents izmanto šķidrumu, nevis gaisu, lai apmainītu siltumu elektronisko komponentu sildīšanai un siltuma noņemšanai.
Kā tiek klasificēta šķidruma dzesēšanas siltuma izkliede?
Vispārīgi runājot, nozare iedala šķidruma dzesēšanu tiešā un netiešā dzesēšanā. Pašlaik tiešā dzesēšana galvenokārt tiek panākta, izmantojot iegremdēšanas šķidruma dzesēšanas tehnoloģiju, ko var iedalīt divos veidos: fāzes maiņa un bezfāzes maiņa. Netiešā dzesēšana galvenokārt tiek panākta, izmantojot aukstās plāksnes šķidruma dzesēšanas tehnoloģiju.
Iegremdējamā šķidruma dzesēšana
Iegremdējiet sildelementu tieši dzesēšanas šķidrumā un paļaujieties uz šķidruma cirkulāciju, lai noņemtu siltumu, ko rada iekārtas, piemēram, serveri. Iegremdēšanas šķidruma dzesēšana ir tipiska tiešā kontakta šķidruma dzesēšana. Siltuma elementa un dzesēšanas šķidruma tiešā kontakta dēļ siltuma izkliedes efektivitāte ir augstāka un troksnis ir mazāks.
Visu iegremdējamā šķidruma dzesēšanas sistēmu var iedalīt divās daļās: iekštelpu sānu cirkulācija un āra sānu cirkulācija.
Iekštelpu sānu cirkulācijas procesā dzesēšanas šķidrums apmaina siltumu ar sildīšanas ierīci slēgtā kamerā, absorbē siltumu no sildīšanas ierīces, uzsilst un vārās, veidojot dzesēšanas šķidruma gāzi. Dzesēšanas šķidruma gāze apmaina siltumu ar zemas temperatūras ūdeni ārpus telpas šķidruma dzesēšanas siltuma apmaiņas modulī (CDM), tiek pakļauti diviem kondensācijas un dzesēšanas procesiem, lai kļūtu par zemas temperatūras dzesēšanas šķidrumu, kas pēc tam tiek atkārtoti ievadīts slēgtā kamerā, lai izveidotu. cikls. Siltuma pārnesi fāzes maiņas iegremdētā šķidruma dzesēšanas kameras iekšējā cirkulācijā galvenokārt nodrošina dzesēšanas šķidruma fāzes maiņa.
Āra cirkulācijā zemas temperatūras ūdens absorbē lielu daudzumu siltuma, ko nes gāzveida dzesēšanas šķidrums šķidruma dzesēšanas siltummaiņas modulī un kļūst par augstas temperatūras ūdeni, ko cirkulācijas ūdens sūknis ievada āra dzesēšanas tornī. Dzesēšanas tornī augstas temperatūras ūdens apmainās ar siltumu ar atmosfēru, izdala siltumu un kļūst par zemas temperatūras ūdeni, ko pēc tam āra puses ieplūdes ūdens sūknis transportē uz CDM siltuma apmaiņai ar gāzveida dzesēšanas šķidrumu, pabeidzot āra cirkulāciju. Siltuma pārnese ekstraventrikulārajā cirkulācijā galvenokārt tiek panākta, paaugstinoties un pazeminoties ūdens temperatūrai.
Iegremdēšanas šķidruma dzesēšanu var iedalīt divfāžu šķidruma dzesēšanā un vienfāzes šķidruma dzesēšanā, un siltuma izkliedes metodes var izmantot sausos dzesētājus un dzesēšanas torņus.
Divfāzu šķidruma dzesēšana
Cirkulējošā siltuma izkliedes laikā dzesēšanas šķidrumā notiek fāzes pāreja. Divfāzu šķidruma dzesēšanas siltuma pārneses efektivitāte ir augstāka, bet vadība ir salīdzinoši sarežģīta. Fāzes maiņas procesā mainīsies spiediens, kas prasīs augstas prasības tvertnei, un dzesēšanas šķidrums lietošanas laikā ir pakļauts piesārņojumam.
Vienfāzes šķidruma dzesēšana
Cirkulācijas siltuma izkliedes procesā dzesēšanas šķidrums vienmēr saglabā šķidru stāvokli un netiek pakļauts fāzes maiņai. Tāpēc dzesēšanas šķidruma viršanas temperatūrai ir jābūt augstai. Tādējādi ir salīdzinoši viegli kontrolēt dzesēšanas šķidruma iztvaikošanu un zudumus, kā arī ir laba saderība ar IT aprīkojuma komponentiem. Tomēr, salīdzinot ar divfāzu šķidruma dzesēšanu, tā efektivitāte ir zemāka. Saskaņā ar praktiskiem pielietojuma scenārijiem siltuma izkliedēšanai var izmantot sausos dzesētājus vai dzesēšanas torņus.

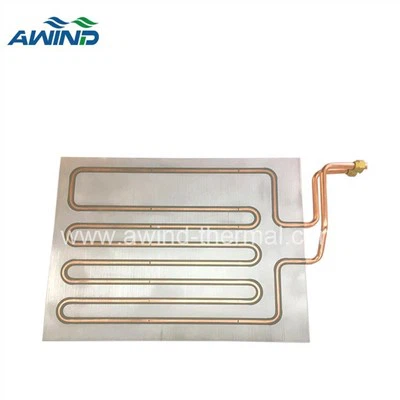

Aukstās plāksnes šķidruma dzesēšana
Piestipriniet ar šķidrumu dzesējamo dzesēšanas plāksni uz servera galvenās sildīšanas ierīces un izmantojiet šķidrumu, kas plūst caur dzesēšanas plāksni, lai novadītu siltumu, lai sasniegtu siltuma izkliedes mērķi. Šķidruma dzesēšanas dzesēšanas plāksne atrisina komponentu siltuma izkliedi ar augstu siltuma veidošanos serveros, savukārt citi siltuma izlietnes komponenti arī paļaujas uz gaisa dzesēšanu. Tātad serveri, kas izmanto aukstās plāksnes šķidruma dzesēšanu, tiek dēvēti arī par gāzes un šķidruma divkanālu serveriem. Aukstajā plāksnē esošais šķidrums nesaskaras ar atdzesēto ierīci, un augstai drošībai vidū tiek izmantota siltuma pārneses plāksne.
Izsmidzināmā šķidruma dzesēšana
Šasijas augšpusē tiek uzglabāts šķidrums un tiek atvērti caurumi. Atkarībā no sildelementa novietojuma un siltuma veidošanās dzesēšanas šķidrums tiek izsmidzināts uz sildelementa, lai sasniegtu iekārtas dzesēšanas mērķi. Izsmidzinātais šķidrums nonāk tiešā saskarē ar atdzesēto ierīci, kā rezultātā tiek sasniegta augsta dzesēšanas efektivitāte;
Tomēr izsmidzināšanas procesā šķidrums piedzīvos dreifēšanu un iztvaikošanu, saskaroties ar augstas temperatūras objektiem. Miglas pilieni un gāzes tiks izvadīti gar spraugām šasijas atverēs uz šasijas ārpusi, izraisot datortelpas vides tīrības samazināšanos vai ietekmējot citu aprīkojumu.
Kādi ir izplatītākie dzesēšanas šķidrumi?
Ūdens
Šķidruma dzesēšana ir vistiešākā un rentablākā. Ūdens nav izolators, un to var izmantot tikai netieša kontakta šķidruma dzesēšanai. Kad noplūde notiks, IT aprīkojuma, piemēram, serveru, bojājumi būs ārkārtīgi nāvējoši.
Minerāleļļa
Minerāleļļa ir arī rentabls dzesēšanas šķidrums. Vienfāzes minerāleļļa ir netoksiska, bez smaržas un viegli gaistoša. Augsta viskozitāte, viegli veidojams atlikums uz iekārtas virsmas. Lai gan aizdegšanās punkts ir augsts, noteiktos īpašos apstākļos joprojām pastāv aizdegšanās iespēja.
Elektroniskais fluorēšanas šķīdums
Lielākā iezīme ir izolācija un nedegošs. Šķidruma dzesēšanas tehnoloģija ir drošākā iespēja datu centros. Pašlaik tas ir visplašāk izmantotais. Bet cena ir augsta.
Siltumvadītspējas šķidrums
Siltumvadošs šķidrums ir netoksisks, izolējošs, ar augstu viršanas temperatūru un nekodīgs īpašs šķidrums, kas izolē elektroniskās sastāvdaļas no gaisa, iemērcot tās šķidrumā. Tas ne tikai izvairās no oksidācijas reakcijām, bet arī nodrošina tīrību un darbību bez putekļiem, ievērojami pagarinot elektronisko komponentu kalpošanas laiku.
Salīdzinot ar tradicionālo gaisa dzesēšanu, šķidruma dzesēšanas priekšrocības ir:
Augstāka siltuma izkliedes efektivitāte:Šķidruma dzesēšanas tehnoloģija var efektīvāk samazināt iekārtu temperatūru, uzlabot tā veiktspēju un kalpošanas laiku. Šķidrumam ir labāka siltumvadītspēja nekā gaisam, tāpēc šķidruma dzesēšana var ātri noņemt iekārtas radīto siltumu.
Zemāks troksnis:Salīdzinot ar ventilatoru radīto troksni, šķidruma dzesēšana rada mazāku troksni, nodrošinot klusāku darba vidi.
Elastīgāks dizains:Šķidruma dzesēšanas tehnoloģiju var veidot elastīgāk, ļaujot uzstādīt radiatorus un šķidruma cauruļvadus dažādās pozīcijās, tādējādi labāk pielāgojoties iekārtu konstrukcijas prasībām.
Videi draudzīgāks:Šķidruma dzesēšana var ietaupīt enerģiju un samazināt tās ietekmi uz vidi. Salīdzinot ar ventilatoru radīto siltumu, šķidrumus var vieglāk pārstrādāt.
Šķidruma dzesēšanas tehnoloģijas trūkums ir tās augstās izmaksas, kas prasa augstākas uzturēšanas izmaksas un sarežģītāku dizainu. Tomēr, tā kā elektronisko ierīču veiktspēja turpina uzlaboties, siltuma izkliedes problēmas kļūst arvien aktuālākas, un šķidruma dzesēšanas tehnoloģija nākotnē kļūs par vienu no galvenajiem elektronisko ierīču dzesēšanas veidiem.
Šķidruma dzesēšanas tehnoloģijas pielietojums:
Šķidruma dzesēšanas tehnoloģiju var izmantot dažādām elektroniskām ierīcēm, kurām nepieciešama siltuma izkliedēšana, piemēram:
Augstas veiktspējas skaitļošana: augstas veiktspējas datoriem ir jāapstrādā liels datu apjoms un sarežģīti skaitļošanas uzdevumi, radot ievērojamu siltuma daudzumu. Šķidruma dzesēšanas tehnoloģija var efektīvāk samazināt datoru temperatūru, uzlabot to veiktspēju un stabilitāti.
Datu centrs: datu centriem ir jāapstrādā liels datu apjoms un tīkla trafika, kā arī jāģenerē ievērojams siltuma daudzums. Šķidruma dzesēšanas tehnoloģija var efektīvāk samazināt serveru temperatūru, uzlabot to veiktspēju un stabilitāti.
Mākslīgais intelekts: mākslīgais intelekts prasa lielu datu apjomu un sarežģītu skaitļošanas uzdevumu apstrādi, un tas rada ievērojamu daudzumu siltuma. Šķidruma dzesēšanas tehnoloģija var efektīvāk samazināt mākslīgā intelekta ierīču temperatūru, uzlabot to veiktspēju un stabilitāti.
Spēļu dators: spēļu datoriem ir jāveic liels skaits grafikas un skaitļošanas uzdevumu, kā arī jāģenerē daudz siltuma. Šķidruma dzesēšanas tehnoloģija var efektīvāk samazināt spēļu datoru temperatūru, uzlabot to veiktspēju un stabilitāti.
