(Produkta attēls ir mūsu jaunākā siltuma izlietne, laipni lūdzam sazināties ar mums, lai uzzinātu vairāk)
Jaunas enerģijas akumulatora šķidruma dzesēšanas plāksne
Strāvas akumulatoru sistēmā jaunais enerģijas akumulators darbojas un ģenerē siltumu, un siltums tiek pārnests caur kontaktu starp akumulatoru un plāksnes formas alumīnija ierīces virsmu, un visbeidzot to atņem dzesēšanas šķidrums, kas iet caur iekšējo ierīci. ierīces plūsmas kanāls. Šī plāksnes tipa alumīnija ierīce ir ar šķidrumu dzesēta plāksne.
Vispārīgās prasības šķidruma dzesēšanas plāksnēm
* Liela siltuma izkliedes jauda. Jaunās enerģijas akumulatora darba procesā radušos siltumu var savlaicīgi eksportēt, lai izvairītos no pārmērīgas temperatūras paaugstināšanās;
* Augsta uzticamība. Darbs ceļu transportlīdzekļu vidē, vibrācijas, triecieni, augstas un zemas temperatūras mainīga vide lielākajai daļai produktu ir salīdzinoši skarbi darba apstākļi, un strāvas akumulatora spriegums bieži ir simtiem voltu, tāpēc dzesēšanas šķidruma noplūde ir nopietna problēma, pat ja lietojat. Dzesēšanas šķidrums ar labu izolācijas veiktspēju, bet pēc saskares ar ārējiem piemaisījumiem izolācijas veiktspēja nekavējoties samazināsies, tāpēc ūdens aukstās plāksnes blīvējuma uzticamība ir ļoti svarīga;
* Precīzs siltuma izkliedes dizains. Lai izvairītos no pārmērīgas temperatūras starpības sistēmā. Tas ir saistīts ar paša litija akumulatora veiktspējas prasībām. Akumulatora veiktspēja un novecošanās ir cieši saistītas ar darba temperatūru;
* Stingras prasības attiecībā uz aukstās plāksnes svaru, kas izriet no enerģijas blīvuma centieniem akumulatoru sistēmā. Dzesēšanas sistēma, kas nopietni samazina sistēmas enerģijas blīvumu, ir vienkārši nepieņemama gan klientiem, gan dizaineriem.
Šķidruma dzesēšanas plāksnes tips:
Šķidruma dzesēšanas plākšņu veidi, kas galvenokārt ietver: alumīnija vakuumlodēšanas aukstumlodēšanas plāksni, berzes maisīšanas metināšanas ūdens dzesēšanas plāksni (FSW aukstā plāksne), atklātas caurules ūdens dzesēšanas plāksni (atklāta caurule) aukstuma plāksni) un citas šķidruma dzesēšanas metodes. To attiecīgās priekšrocības un trūkumi, lūdzu, skatiet zemāk esošajā tabulā.
| Tips | Funkcija | Trūkums | Fotoattēls |
| Vakuuma cietlodēšanas aukstā plāksne |
Elastīgāka dizaina struktūra Labāka veiktspēja (divpusējs siltuma avots), Augsta uzticamība
|
Augstas prasības metināšanai Augstas izmaksas |
|

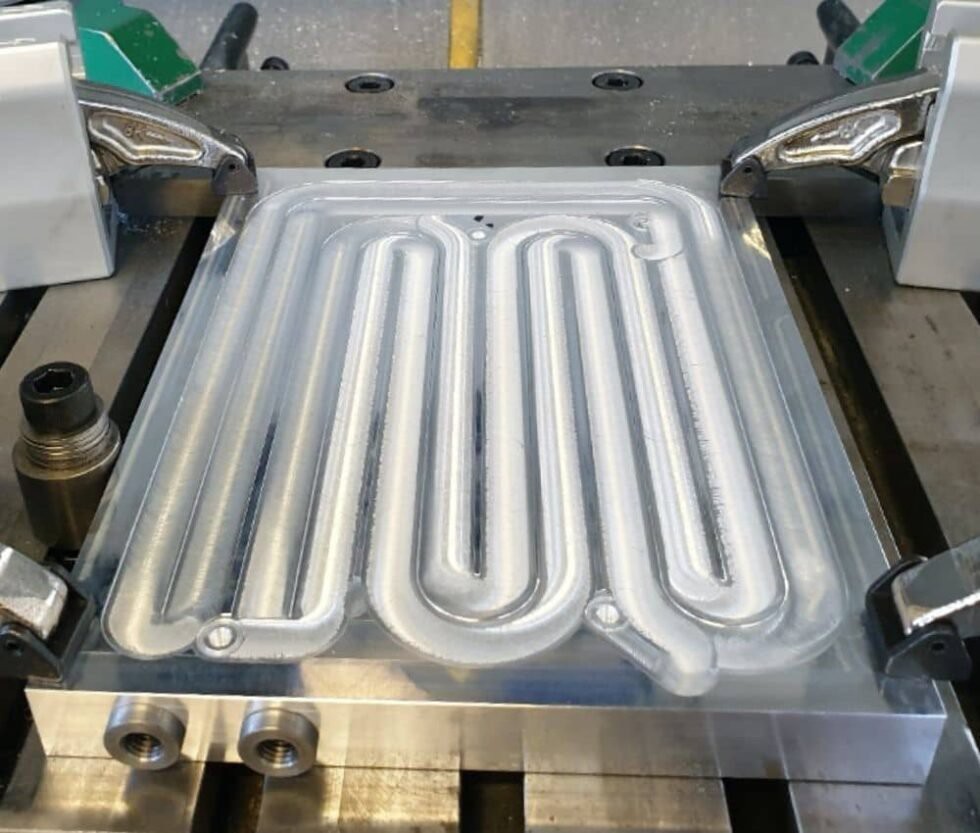

| Berzes maisa metināšanas aukstā plāksne |
Elastīga dizaina struktūra, Labs sniegums Augsta uzticamība |
Augstas izmaksas |
|

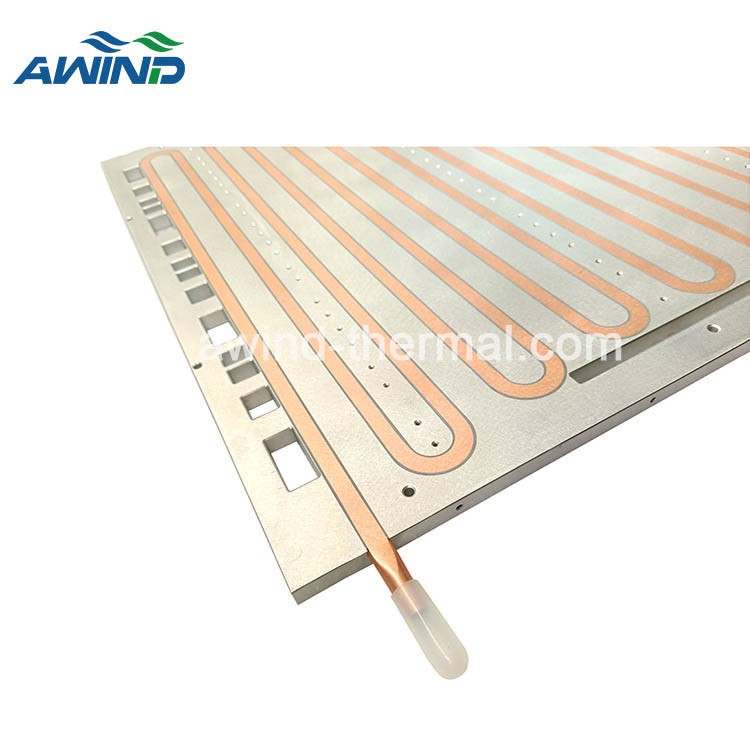

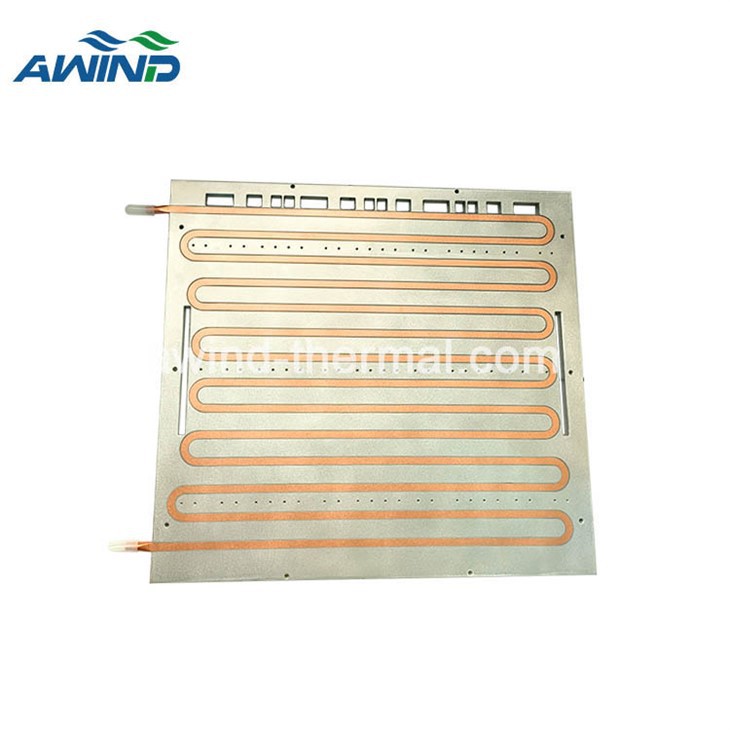

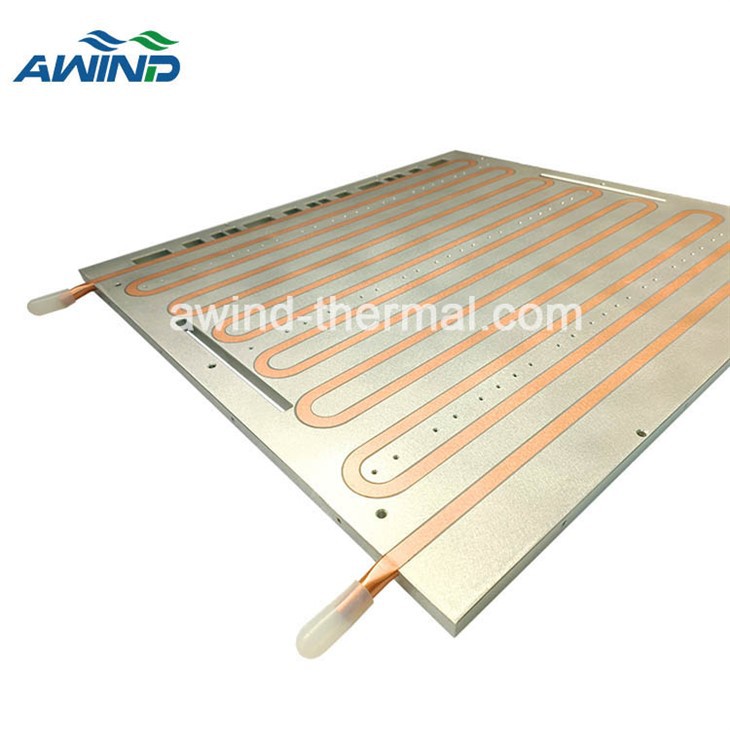

| Atklāta vara caurules aukstuma plāksne |
augsta siltuma izkliedes efektivitāte, Maza termiskā pretestība, Izturība pret koroziju |
Izmaksas ir nedaudz augstākas, Vara caurules lieces rādiusam ir liela ietekme |
|
Šķidrās aukstās plāksnes piemērs

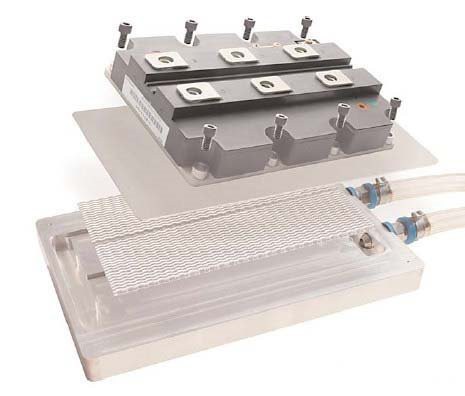

1. piemērs:Uzsvars uz siltuma veiktspēju. Spuras struktūra tiek izmantota šķidruma ceļā, lai palielinātu saskares laukumu ar dzesēšanas šķidrumu, tādējādi uzlabojot siltumvadītspēju. Produktiem ir vakuumlodēta konstrukcija, un tos var pielāgot.

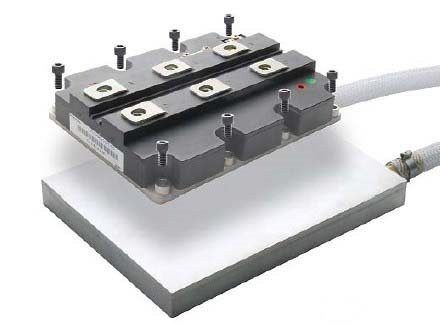

2. piemērs:Uzsvars uz zema spiediena kritumu. Šķidruma dzesēšanas plāksnē tiek izmantoti speciāli izgatavoti CNC frēzēti mikro kanāli, lai veidotu šķidruma kanālus apakšējā plāksnē. Zema spiediena krituma apstākļos tam ir lieliska siltuma izkliedes veiktspēja, kas samazina šķidruma cirkulācijas sistēmas izmaksas.

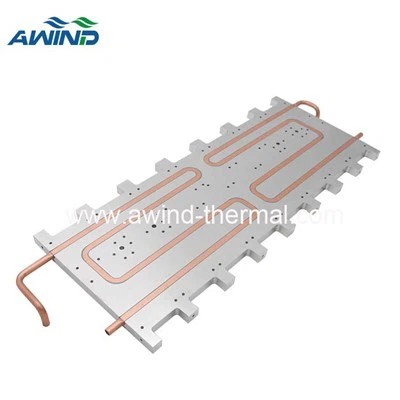

3. piemērs,uzsverot cauruļvadu iegulšanas strukturālo formu. Caurules ir iestrādātas pamatplāksnē, veidojot mehāniski spēcīgu aukstuma plāksni. Virsmas pagarinājuma šķidrās aukstuma plāksnes izmanto biezākas un blīvākas caurules, lai palielinātu laukumu, tādējādi palielinot virsmas laukumu, kas saskaras ar dzesēšanas šķidrumu, tādējādi uzlabojot siltumvadītspēju.
