Vakuumlodēta vara aukstā plāksne IGBT, invertoriem un lieljaudas{0}}elektronikai
Kad barošanas ierīces turpina darboties ar lielu slodzi, efektīva siltuma noņemšana kļūst par vienu no lielākajiem izaicinājumiem siltuma pārvaldībā. Tādos lietojumos kāIGBT moduļi, fotoelektriskie invertori, enerģijas uzglabāšanas sistēmasun rūpnieciskās barošanas avoti, siltums parasti tiek koncentrēts salīdzinoši nelielā platībā. Ja siltumu nevar pietiekami ātri pārnest dzesēšanas šķidrumā, darba temperatūra turpina paaugstināties, ietekmējot gan efektivitāti, gan komponentu kalpošanas laiku.
Šisvara aukstā plāksnetika izstrādāts lietojumiem, kuriem nepieciešama stabila dzesēšana nepārtrauktas termiskās slodzes apstākļos. Tā vietā, lai izmantotu vienkāršu mehāniski apstrādātu plūsmas kanālu, tas apvienosalocītas spurasunnobīdes spuraspilnībā lodētā vara konstrukcijā, lai palielinātu kontakta laukumu starp dzesēšanas šķidrumu un varu. Dzesēšanas šķidrums iet pa kontrolētu plūsmas ceļu, ļaujot absorbēt vairāk siltuma pirms izplūdes.
Theaukstā plāksneizmēri ir 100 × 100 × 15,4 mm, un tas ir pilnībā izgatavots no tīra vara, ieskaitot korpusu un visas iekšējās spuru konstrukcijas. Katra vienība tiek montēta ar vakuumlodēšanu, izmantojot 72Ag28Cu sudraba-vara cietlodēšanas sakausējumu, kam seko 6 bar spiediena noturības tests 10 minūtes pirms nosūtīšanas.
Kāpēc alumīnija vietā izmantot tīru varu?
Daudzi standartišķidruma dzesēšanas plāksnesir izgatavoti no alumīnija, jo tas ir viegls un salīdzinoši viegli apstrādājams. Tomēr lieljaudas-elektroniskajām iekārtām siltumvadītspēja bieži kļūst svarīgāka par svaru.
Tīrs varš daudz ātrāk pārnes siltumu no montāžas virsmas uz dzesēšanas šķidruma kanālu. Tas palīdz samazināt lokālos karstos punktus, īpaši, ja siltuma avots ir koncentrēts zem tāIGBT moduļivai jaudas pusvadītāji. Iekārtām, kas nepārtraukti darbojas lielās slodzēs, vara aukstā plāksne var uzturēt stabilāku temperatūras sadalījumu nekā daudzas parastās alumīnija konstrukcijas.
Kāpēc dzesēšanas kanāls ir sadalīts divās spuru struktūrās?

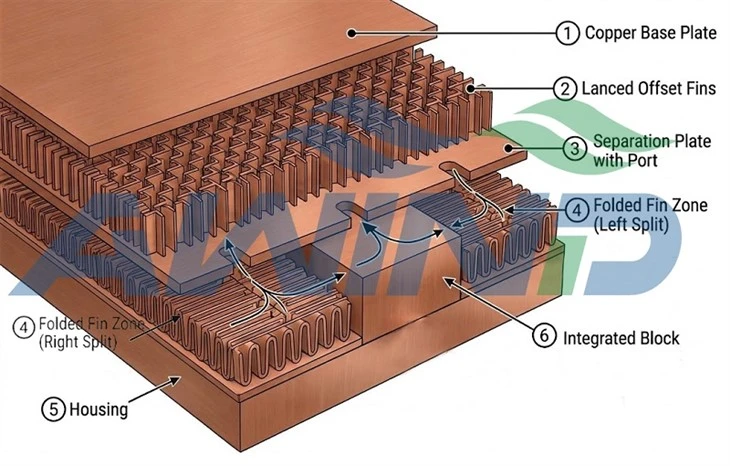

Tā vietā, lai ļautu dzesēšanas šķidrumam iziet cauri taisnam kanālam, šī aukstā plāksne vada šķidrumu caur divām dažādām spuras konstrukcijām, no kurām katra siltuma pārneses laikā veic atšķirīgu funkciju.
Dzesēšanas šķidrums vispirms ieplūstsalocīta spurasadaļā. Tā kā ieplūde ir novietota ierīces vidūsalocītas spuras, dzesēšanas šķidrums izplatās uz abām pusēm pirms ieiešanas otrajā posmā. Tas palīdz vienmērīgāk sadalīt plūsmu pa dzesēšanas virsmu, nevis koncentrēt to vienā virzienā.
Kad dzesēšanas šķidrums sasniedznobīdes spurasadaļā, spuru blīvums kļūst daudz lielāks. Palielināta plūsmas pretestība rada spēcīgāku turbulenci kanāla iekšienē, ļaujot dzesēšanas šķidrumam ilgāk uzturēties saskarē ar vara virsmu. Tāpēc šķidrumā tiek pārnests vairāk siltuma, pirms tas sasniedz izplūdes atveri.
Pēc aiziešanas nonobīdes spuras, dzesēšanas šķidrums iet caur citusalocīta spurasekciju un iziet no aukstās plāksnes, aiznesot absorbēto siltumu prom no siltuma avota.
Kāpēc mēs izmantojamVakuuma cietlodēšana
Iekšējā dzesēšanas kanālā ir vairāki vara komponenti, kurus nevar izgatavot kā vienu apstrādātu detaļu. Lai saliktu šos slāņus, vienlaikus saglabājot pilnībā noslēgtu plūsmas ceļu, aukstā plāksne tiek ražota, izmantojot avakuumlodēšanas process.
Laikālodēšana, visas vara daļas tiek karsētas vakuuma krāsnī, kur oksidēšanās ir ievērojami samazināta. 72Ag28Cu sudraba-vara cietlodēšanas sakausējums kūst un plūst starp katru saskares virsmu, pēc atdzesēšanas izveidojot spēcīgu metalurģisku saiti.
Salīdzinot ar parastajām metināšanas metodēm,vakuumlodēšananodrošina tīrāku iekšējo struktūru, zemāku termiskā kontakta pretestību un labāku ilgtermiņa-blīvēšanas uzticamību, padarot to labi piemērotu šķidruma dzesēšanas ierīcēm, kas darbojas nepārtraukti.
Katruaukstā plāksnetiek pārbaudīts spiediens pēc lodēšanas.
Pārbaudes nosacījumi ietver:
Pārbaudes spiediens: 6 bāri
Uzglabāšanas laiks: 10 minūtes
Tikai izstrādājumiem bez noplūdēm vai paliekošām deformācijām tiek veikta galīgā pārbaude.
Tā vietā, lai piedāvātu tikai vienu standarta modeli, AWIND ražo pēc pasūtījumavakuumlodētas vara aukstās plāksnesatbilstoši klienta prasībām, tostarp:
* Plāksnes izmēri
* Iekšējā dzesēšanas kanāla dizains
* Savienotāja veids
* Montāžas caurumi
* CNC apstrāde
* Virsmas apdare
* Termiskā simulācija
* Prototipu izstrāde
* Masveida ražošana
FAQ
1. Vai tas varvara aukstā plāksnebūt pielāgotam?
Jā. Mēs ražojamvara aukstās plāksnessaskaņā ar klienta rasējumiem vai siltuma prasībām. Pielāgošanas iespējas ietver kopējos izmērus, dzesēšanas kanālu izkārtojumu, ieplūdes un izplūdes pozīcijas, savienotāju tipus, montāžas caurumus, virsmas apstrādi un blīvējuma struktūru. Ja ir pieejami termiskās veiktspējas mērķi, mūsu inženieru komanda var arī palīdzēt ar termisko simulāciju un dizaina optimizāciju pirms ražošanas.
2. Kurās nozarēs parasti tiek izmantotas šāda veida vara aukstuma plāksnes?
Šo dizainu plaši izmanto lietojumos, kur nepārtraukti jānoņem lielas siltuma slodzes. Tipiski lietojumi ietverfotoelektriskie invertori, enerģijas uzglabāšanas sistēmas, EV spēka elektronika, rūpnieciskie barošanas avoti,IGBT moduļi, vēja enerģijas pārveidotājus un citas lieljaudas{0}}elektroniskas iekārtas.
3. Vai jūs nodrošinājat prototipu ražošanu pirms masveida ražošanas?
Jā. Prototipu paraugus var izgatavot darbības pārbaudei pirms apjoma ražošanas. Tas ļauj klientiem novērtēt uzstādīšanu, dzesēšanas veiktspēju un sistēmas saderību pirms galīgās apstiprināšanas.
4. Kādas kvalitātes pārbaudes tiek veiktas pirms nosūtīšanas?
Katruaukstā plāksnetiek veikta izmēru pārbaude, izskata pārbaude un spiediena noplūdes pārbaude pēc vakuumlodēšanas. Izstrādājumi, kas neatbilst nepieciešamajām blīvēšanas īpašībām, netiek izlaisti sūtīšanai. Var tikt organizētas arī papildu pārbaudes atbilstoši klientu prasībām.
5. VarAWINDpalīdzēt ar siltuma projektēšanu, nevis tikai ražošanu?
Jā. Papildus ražošanaivara aukstās plāksnes, mēs nodrošinām arī siltuma simulācijas un dzesēšanas risinājumu atbalstu. Ja jums ir tikai informācija par siltuma avotu vai sistēmas prasības, mūsu inženieru komanda var palīdzēt izstrādāt atbilstošu dzesēšanas struktūru pirms ražošanas uzsākšanas.
