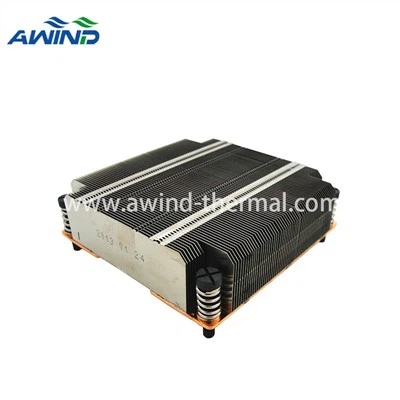

(Produkta attēls ir mūsu jaunākā siltuma izlietne, laipni lūdzam sazināties ar mums, lai uzzinātu vairāk)
Siltuma caurule
Darbības princips:
Siltuma caurules sildīšanas gals iztvaiko darba šķidrumu gāzē, un gāze caur dobu cauruli plūst uz dzesēšanas galu. Pēc atdzesēšanas gāze kondensējas šķidrumā, ko pēc tam kapilārā struktūra iesūc atpakaļ uz sildīšanas galu, veidojot atkārtotu ciklu, lai pabeigtu sūkšanu. Siltuma eksotermiskais cikls, lai panāktu siltuma pārneses efektu.
Dažādas siltumcauruļu struktūras:
1. Saķepināta caurule
2. Pulvera saķepināšana + sekla rieva (jauna saķepināšana)
3. Puspulvera saķepināšana + dziļa rieva (kompozīta caurule)
4. Plāna caurule
Saķepināta caurule
Saķepināta caurule ir izgatavota no gludas caurules + pulvera saķepināšana
Saķepinātā caurule galvenokārt izmanto savu iekšējo kapilāro struktūru un darba šķidruma augsto siltumvadītspēju, lai izkliedētu siltumu.
Šķietamais blīvums:
attiecas uz pulvera masu tilpuma vienībā, kad pulveris ir dabiski iepildīts norādītajā traukā.
Tas atspoguļo pulvera daļiņu izmēru un tā nelīdzenumus. Jo mazāks ir daļiņu izmērs, jo pilnīgāk ir piepildīts pulveris un pulveris, jo lielāks šķietamais blīvums; jo lielāks ir nelīdzenums, savstarpējs konflikts starp pulveri un pulveri, viegli veidojams "arkas tilts", jo mazāks šķietamais blīvums.
Jo lielāks šķietamais blīvums, jo lielāks pulvera pildījuma daudzums, tāpēc tagad tas būtībā ir vara pulveris ar zemu šķietamo blīvumu.
"Arku tilta" shematiska diagramma zem mikroskopa
Pulvera saķepināšana + sekla rieva (jauna saķepināšana)
Pateicoties rievas augstajai caurlaidībai, var paātrināt iekšējā darba šķidruma plūsmas ātrumu, un saskares virsma starp saķepināšanu un rievu veidos saskares leņķi, kas arī palielina iekšējo kapilāro spēku, lai sasniegtu uzlabošanas mērķi. sniegumu.
Zobu skaits seklajām rievām: D6 80-100 zobi D8 135 zobi
Pārbaudes metode:
T 1 < 75 grādi
Apkures izmērs: 20mm × 20mm
Apkures garums: 60 mm
Apkārtējā=25 3oC T3=57 ± 3 grādi
∆T mazāks vai vienāds ar 5 grādiem (∆T=T2 – T4)
6 mm seklās rievas + saķepinātās siltuma caurules jauda ir lielāka nekā saķepinātajai siltumcaurulei
Sildīšanas caurules garums =200mm (φ6)
100 rievu saķepināšanas siltuma caurules Qmax ir augstāks nekā saķepināšanas caurulei.
Siltuma caurules biezums {{0}},0 mm (φ6)
Puspulvera saķepināšana + dziļa rieva (kompozīta caurule)
Trīs dažādu cauruļu veidu salīdzinājums
Salīdzinājums ar tādu pašu garumu, vienādu centrālo stieni un horizontāliem testa apstākļiem: kompozītmateriāla caurule ir labāka nekā saķepināta un jauna saķepināta, jauna saķepināta ir labāka nekā saķepināta caurule.
Testa salīdzinājums dažādiem cauruļu veidiem un dažādiem leņķiem
A. Rievota caurule
B. Saķepināta caurule
C. Jauna saķepināta caurule
D. Kompozīta augstums=40mm
E. Kompozīta augstums=60mm
F. Kompozīta augstums=80mm
G. Kompozīta augstums=100mm
H. Kompozīta augstums=140mm
I. Kompozīcijas augstums=170mm
Redzams, ka kompozīta caurules negatīvā leņķa jauda palielinās, palielinoties pulvera iepildīšanas augstumam, savukārt horizontālā jauda samazinās, palielinoties pulvera iepildīšanas augstumam; labākais negatīvā leņķa tests ir sekla rieva + pulvera saķepināšana.
Projektējot daļēji ar pulveri pildītu kompozītmateriālu cauruli, īpaša uzmanība jāpievērš negatīvā leņķa testam.
Kā darbojas plānas siltuma caurules
Kad ieejas siltums atrodas iztvaikošanas sekcijā, darba šķidrums kapilārā struktūrā tiek uzkarsēts un iztvaicēts ūdens tvaikos un nonāk tvaika kanālos abās pusēs, un pēc tam caur tvaika kanālu nonāk kondensācijas sekcijā, lai atbrīvotu latento siltumu un kondensētos šķidrums, un šķidrums iziet cauri vidējā kapilārā serdeņa kapilārajam spēkam. Atpakaļplūsmas iedarbībā uz iztvaikošanas sekciju, tādējādi veidojot darba ciklu.
Elastīgas siltuma caurules radiatora vadības parametri
Daļiņu izmēra sadalījums: parasti, jo rupjāks pulveris, jo lielāka porainība, jo lielāka caurlaidība, jo lielāks ir efektīvais kapilāra rādiuss (jo mazāks kapilāra spēks), un caurlaidības efekts ir lielāks nekā mazākam kapilāra spēkam. , un kopējā siltuma pārnese joprojām palielināsies.
Centrālā stieņa izmērs: Centrālā stieņa izmērs ir saistīts ar saķepinātā slāņa biezumu un tvaika kanāla izmēru. Jo mazāks ir tvaika kanāls, jo mazāks ir siltuma pārneses daudzums, ko var pārraidīt.
Pulvera iepildīšanas blīvums: atšķirīgs uzpildīšanas laiks, atšķirīga vibrācijas frekvence un pulvera iepildīšanas mašīnas amplitūda ir saistīta ar porainību, caurlaidību un stieņa izvilkšanas grūtībām.
Pulvera iepildīšanas garums: pulvera pildījuma garums ir jāņem vērā tikai, veidojot kompozītmateriālu cauruli. Ja rievas izmērs ir izvēlēts pareizi, pulvera pildījuma garums parasti ir 2/5 no siltuma caurules garuma (priekšnoteikums ir tāds, ka tas ir horizontāli vai gar gravitāciju).
Saķepināšanas temperatūra un laiks: 900 ~ 1030 grādi, 9 stundas. Ja saķepinātā slāņa izturība nav pietiekama, var palielināt saķepināšanas temperatūru vai palielināt saķepināšanas laiku, un relatīvā porainība tiks samazināta.
Samazināšanas temperatūra un laiks: reducēšanas un atkausēšanas temperatūra ir virs 550 grādiem, un oksīda slānis tiek noņemts, lai palielinātu kapilārās struktūras hidrofilitāti un novērstu apstrādes iekšējo stresu.
Uzpildes ūdens tilpums: Vispārīgi runājot, labākais uzpildes ūdens tilpums ir 110% ~ 115%, bet dažās īpašās situācijās, piemēram, ja ir jāņem vērā gan vertikālā, gan horizontālā termiskā pretestība, uzpildes ūdens tilpums var būt 80-90 %. Uzpildes daudzums ir siltuma caurules konstrukcijas galīgā precizēšana, un kapilārā struktūra ir galvenais faktors, kas nosaka veiktspēju.
